EC80是采用SH-PLC技術，面向行業應用推出的一款工業級載波通信模塊，該模塊擁有一顆高性能的寬帶載波芯片，具有高集成度與高可靠性的特性。EC80使用OFDM調制技術，調制頻帶可達2~28MHz，物理層最高速率可達240Mbps，內嵌自動中繼路由協議，最大支持10 級中繼?？蓚鬏敻咔逡曨l、音頻信號以及各類數據。
一．概述
EC80是采用SH-PLC技術，面向行業應用推出的一款工業級載波通信模塊，該模塊擁有一顆高性能的寬帶載波芯片，具有高集成度與高可靠性的特性。EC80使用OFDM調制技術，調制頻帶可達2~28MHz，物理層最高速率可達240Mbps，內嵌自動中繼路由協議，最大支持10 級中繼?？蓚鬏敻咔逡曨l、音頻信號以及各類數據。
EC80模塊作為一個簡單易用的透傳模塊，可為用戶縮短開發周期以及降低設計門檻。該模塊提供一組以太網接口，用戶可以非常容易地將數據通過模塊在電力線、同軸線、雙絞線等差分類型的線纜上進行可靠傳輸?？蓮V泛應用于電力設備數據采集、電梯控制與視頻監控、充電樁數據采集與監控、樓宇可視對講、管道及軌道巡檢機器人、鐵路道岔綜合監測、ETC收費站監控、交通燈控制等場合。
二．性能優勢
SH-PLC （智能寬帶電力線載波技術）相對homeplug AV技術有如下優勢：
· 可靠性高：工業級溫度設計，支持-40℃~70℃ 溫度范圍
· 抗干擾性強：在帶寬要求不高的應用場合，通過關閉高頻信道保證抗干擾性和傳輸距離；
· 傳輸距離遠：鎧裝電纜上最長5KM,同軸線上最長2KM；
· 支持中繼模式：支持最多10級中繼，傳輸距離可達10KM;
· 帶載能力強：單網絡最大從節點數512個；
· 功耗低：單機功耗低于2W；
三．模塊外形尺寸：

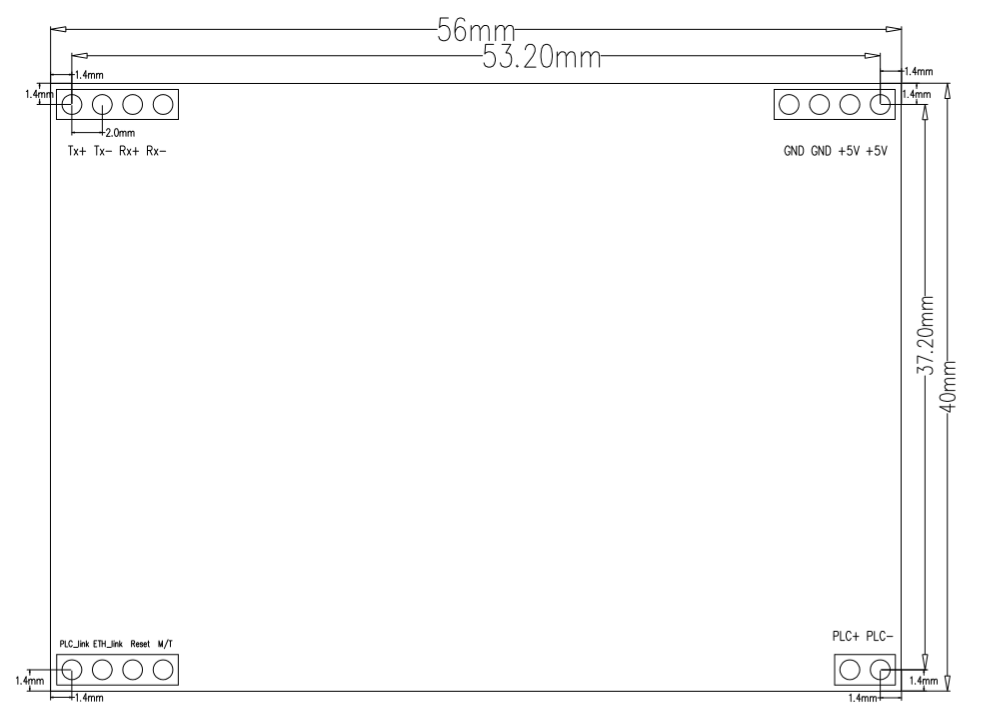

EC80核心模塊外形尺寸為56mm X 40mm。對外接口為單排雙層鍍金排針。排針分布在模塊四個角，使焊接后更牢固，適合工業環境。各部分尺寸見圖1。
四．模塊電氣特性：
